Installation d'une pompe à chaleur air air gainable pour climatiser un étage sous combles perdus
Chambray-lès-tours 37170 - Indre et Loire (37)
Installation d'un système de climatisation pour un étage sous combles perdus à Chambray-lès-Tours en Indre-et-Loire (37)
Dimensionnement de l'installation
Suite à une demande des propriétaires d'une maison avec rez-de-chaussée et premier étage sous combles perdus, pour installer un système de climatisation, une solution de pompe à chaleur air air gainable Toshiba de 6,7kW de puissance nominale en climatisation a été sélectionnée.
Le volume d'air à traiter est de 153 mètres cubes avec 6 fenêtres. Les combles et les rampants sont isolés avec de la laine de verre en bon état général.
Le gainable Toshiba est le modèle standard au R32 développant une puissance maximale de 8kW en climatisation, sachant que la puissance nécessaire estimée pour maintenir les locaux à 26°C par 35°C en extérieur est 6,1kW.
Le taux de brassage du gainable varie entre 700 et 1200m3/h, soit entre 5 et 8 fois le volume d'air des locaux à traiter
Installation du gainable
Le gainable est installé suspendu sous la charpente après avoir été entré sous le toit par une entreprise de couverture intervenant avec nacelle ciseau pour déposer/reposer la couverture et les liteaux.
Un écoulement gravitaire des condensats est prévu pour éviter l'usage de la pompe de relevage du gainable.

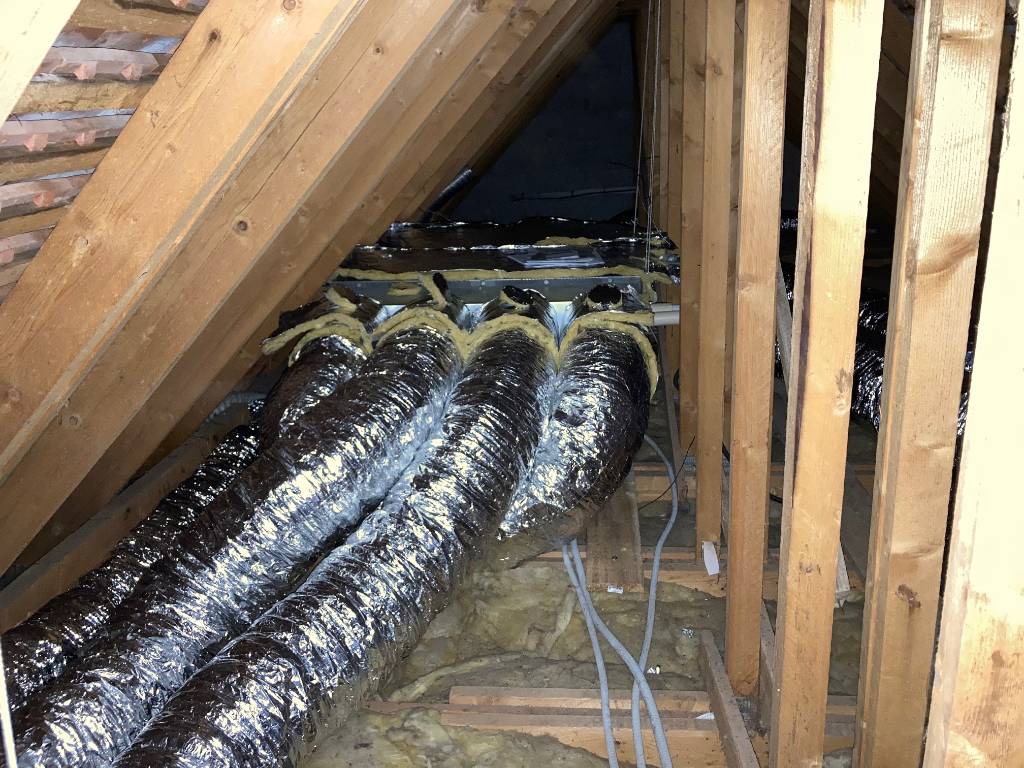

Les registres manuel de réglage de débit, les raccords acier galvanisé et le gainable sont isolés avec de la laine de verre collée sur feuille d'aluminium.
Des grilles métalliques blanches de la marque Dumonest sont dimensionnées pour obtenir le taux de brassage adapté à chaque volume de pièce. La reprise d'air se fait sur la mezzanine pour mise en température de tout l'étage avec maintien des portes entre-ouvertes par des bloque-portes.

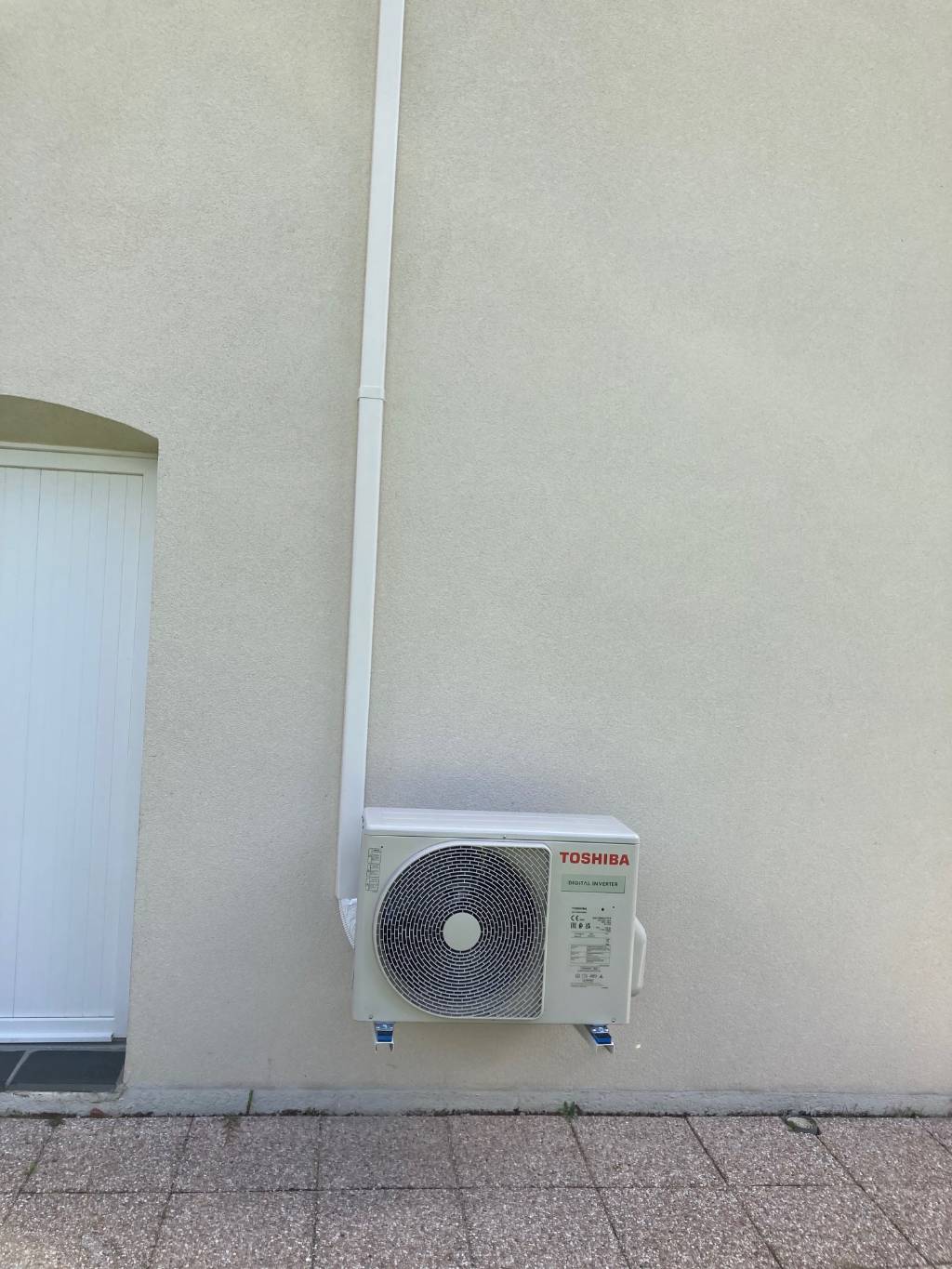

L'unité extérieure est installée au pied du mur du garage sur support mural avec liaison frigorifique 3/8-5/8.

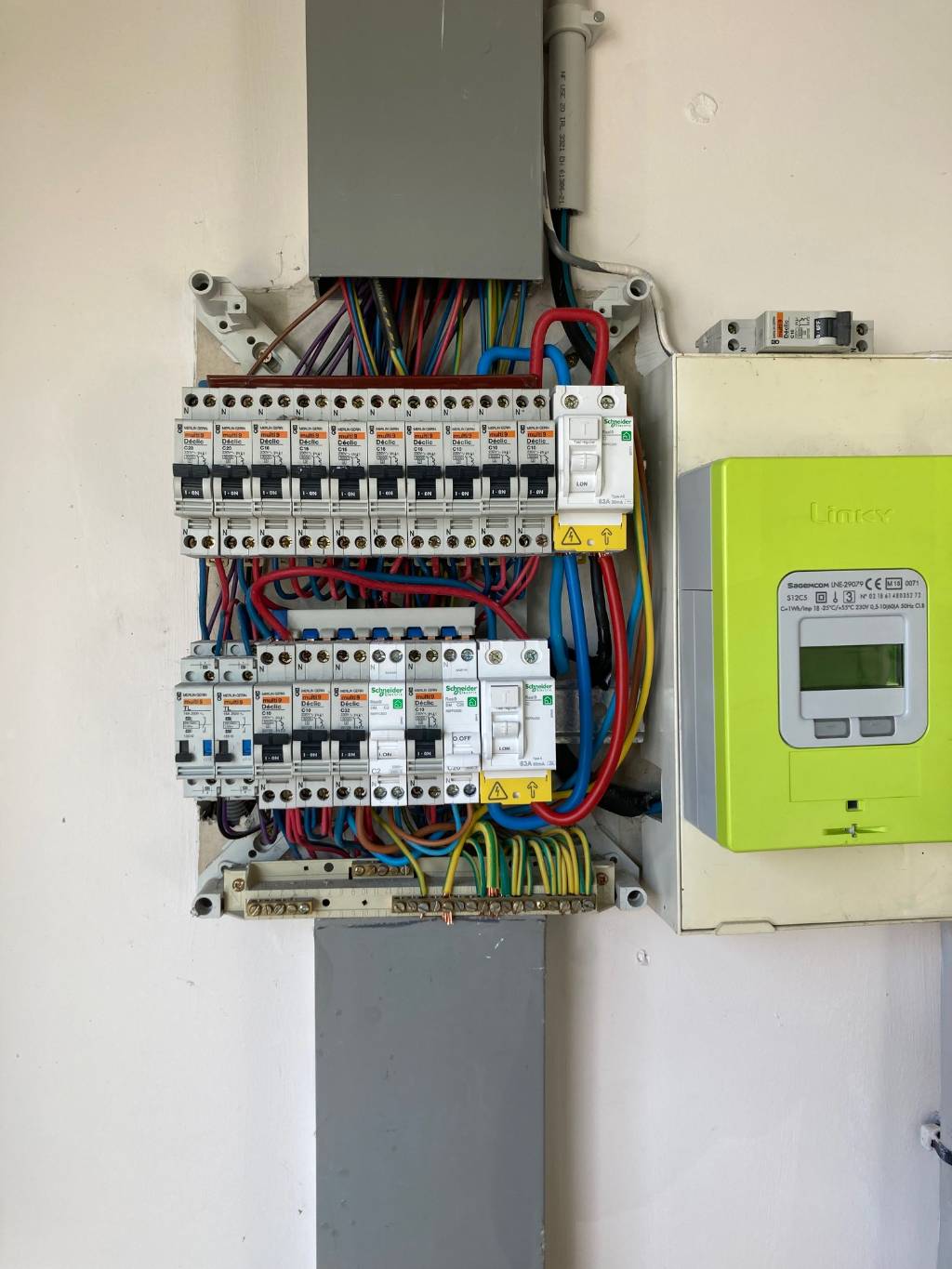

Un interrupteur différentiel type A est ajouté au tableau électrique pour raccorder le gainable directement dessus sans dérivation, avec un câble de 3G 2,5mm2.
Mise en service du gainable
La partie frigorifique est mise en service par contrôle d'étanchéité à 38 bars, tirage à vide et libération de la charge en fluide frigorigène.
La télécommande filaire paramétrée en sonde de température ambiante est installée sous la grille de reprise d'air. La pression statique du gainable est réglée en fonction des pertes de charges estimées.
Des photos de caméra thermique sont prises en fonctionnement en mode climatisation et chauffage, pour vérifier l'obtention des deltas de températures normaux.
Les notices d'utilisation sont transmises aux utilisateurs leur permettant de climatiser mais aussi de chauffer leur étage avec cette installation réversible.
